เครื่องแยกชิ้นส่วนขนาด 1.5KW เครื่องตรวจจับ CCD - แยกชิ้นส่วน PCB แบบออนไลน์ SMTfly-F05 ทนทาน

ประเทศจีน เครื่องแยกชิ้นส่วนขนาด 1.5KW เครื่องตรวจจับ CCD - แยกชิ้นส่วน PCB แบบออนไลน์ SMTfly-F05 ทนทาน ผู้ผลิต
เครื่องแยกชิ้นส่วนขนาด 1.5KW เครื่องตรวจจับ CCD - แยกชิ้นส่วน PCB แบบออนไลน์ SMTfly-F05 ทนทาน ผู้ผลิต เครื่องแยกชิ้นส่วนขนาด 1.5KW เครื่องตรวจจับ CCD - แยกชิ้นส่วน PCB แบบออนไลน์ SMTfly-F05 ทนทาน ผู้ผลิต เครื่องแยกชิ้นส่วนขนาด 1.5KW เครื่องตรวจจับ CCD - แยกชิ้นส่วน PCB แบบออนไลน์ SMTfly-F05 ทนทาน ผู้ผลิต

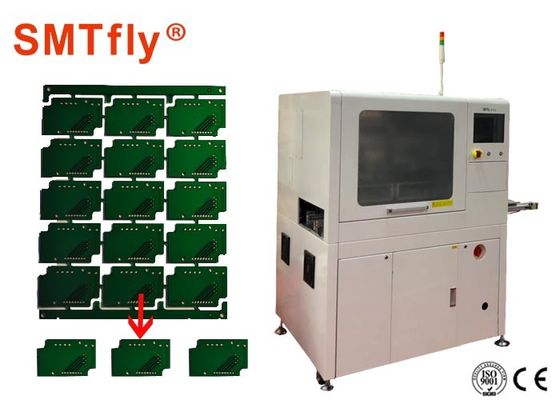

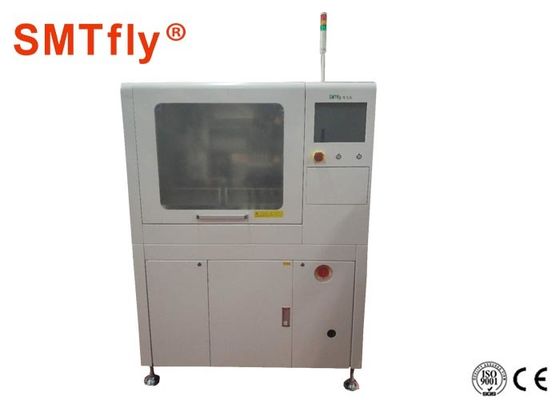

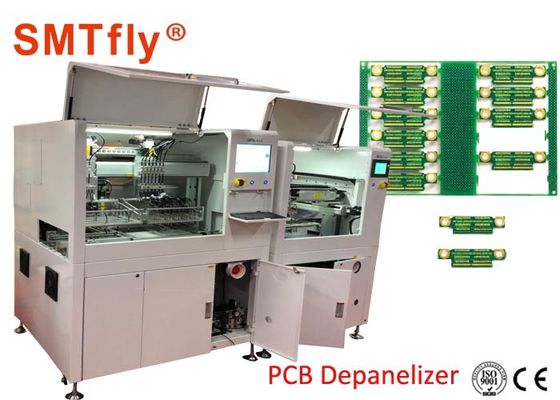

ภาพใหญ่ :  เครื่องแยกชิ้นส่วนขนาด 1.5KW เครื่องตรวจจับ CCD - แยกชิ้นส่วน PCB แบบออนไลน์ SMTfly-F05 ทนทาน

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: SMTfly
ได้รับการรับรอง: CE ISO9001
หมายเลขรุ่น: SMTfly-F05

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1set
ราคา: USD1/Set
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 15 วันทำการหลังจากชำระเงิน
สามารถในการผลิต: 30Sets / เดือน
Contact Now
รายละเอียดสินค้า
ตำแหน่งที่แม่นยำ: 0.1mm ช่วงการตัด: 330 * 330mm (S)
กระดาษเยื่อกระดาษทิ้งที่ทำจากกระดาษรีไซเคิลด้วยระบบ: เซอร์โวฟูจิ กำจัดไฟฟ้าสถิต: เครื่องกำเนิดไอออน SMC
ความเร็วตัด: 0-100mm / s ปริมาณการใช้อากาศ: 10N1 / นาที
น้ำหนัก: 900kg สี: ขาว

เครื่องแยก PCB 1.5KW พร้อม CCD Vision-Online บอร์ด PCB แยก SMTfly-F05 คุณสมบัติ :

ชุดเครื่องส่วนใหญ่เป็นอุปกรณ์ย่อยคณะกรรมการออนไลน์ซึ่งใช้เครื่องตัดกัดเพื่อทำงานที่ความเร็วสูง

เส้นทางวิถีก่อนการแก้ไขจะถูกแบ่งส่วนเพื่อหลีกเลี่ยงการหยุดแบบแมนนวลการตัดแบบ V-CUT หรือ PUSH และเพิ่มการผลิต

คุณภาพของผลิตภัณฑ์ลดอัตราของเสียเครื่องนี้ใช้ระบบปฏิบัติการอินเทอร์เฟซของมนุษย์กับเครื่อง WIN7 และมาพร้อมกับวิสัยทัศน์ CCD สูงพิกเซล

ระบบการสอนการผลิตและการแก้ไขเพื่อปรับเปลี่ยนเส้นทางการตัดได้อย่างรวดเร็วสามารถเป็นขั้นตอนเดียวและการปรับเปลี่ยนโดยรวมการลบการเพิ่ม

ติดตามโปรแกรม รุ่นนี้มีการกำจัดฝุ่นติดตามและจับสองครั้งในเวลาเดียวกันซึ่งช่วยเพิ่มความสามารถในการกำจัดฝุ่นและจับและปล่อย

ประสิทธิภาพของคณะกรรมการ

(1) ระบบการมองเห็น

1. ทำเครื่องหมายแก้ไขตำแหน่ง

ฟังก์ชั่นการแก้ไขตำแหน่งมาร์คจะขึ้นอยู่กับการประมวลผลภาพคอมพิวเตอร์ซึ่งดำเนินการบน PCB ที่วางไว้ในตารางการประมวลผล

การแก้ไขตำแหน่งเพื่อให้ได้ความแม่นยำในการตัดที่สูงขึ้นและสำหรับ PCBA แบบหลายแผงจะทำเพียงชิ้นเดียว

โปรแกรมตัด PCBA และตำแหน่งอ้างอิงมาร์ค PCBA อื่น ๆ สามารถแก้ไขได้ตามบอร์ดการสอนหลังจากแก้ไขเครื่องหมาย

การตัดเพื่อปรับปรุงความแม่นยำในการตัด;

2 ซูมภาพช่วยสอน

เมื่อภาพลดลงมุมมองจะเพิ่มขึ้นซึ่งเป็นประโยชน์สำหรับการแก้ไขโปรแกรมเพื่อค้นหาจุดอย่างรวดเร็ว เมื่อขยายภาพแล้วขนาดของภาพจะลดลง

เอื้อต่อการจัดตำแหน่งที่แม่นยำ

ฟังก์ชั่นการตัดตำแหน่งขอบ 3 (อุปกรณ์เสริม)

การตัดขอบจะดำเนินการโดยใช้ CCD เพื่อจัดตำแหน่งตำแหน่งการตัดและค้นหาการตัดที่แม่นยำ

จุดตัดที่ต่ำกว่าช่วยลดระดับความไม่สม่ำเสมอของขอบของผลิตภัณฑ์ในระหว่างการตัดได้อย่างมากและช่วยเพิ่มความแม่นยำในการตัด

(2) ระบบตรวจสอบเครื่องมือ

1. การแบ่งส่วนเครื่องมือ

สำหรับความหนา PCBA สามารถตั้งค่าเครื่องมือให้ใช้ความยาวส่วนและระยะตัดส่วนเดียวของเครื่องมือซึ่งก็คือ

หัวกัดสามารถใช้งานได้หลายขั้นตอน หลังจากการตัดในระยะทางที่เหมาะสมจะใช้ส่วนอื่นเพื่อปรับปรุงประสิทธิภาพการตัดและลดประสิทธิภาพการตัด

ใช้วัสดุสิ้นเปลืองน้อยลงและใช้เครื่องมืออย่างเต็มประสิทธิภาพ

2. การตรวจจับมีดหัก

อุปกรณ์นี้มีอุปกรณ์ตรวจจับการตรวจจับการเลื่อนสไลด์มีดที่ใช้งานไม่ได้เพื่อตัดเครื่องมือในระหว่างกระบวนการตัดเฉือนสลิปเครื่องมือ ฯลฯ

มีการตรวจสอบเงื่อนไขที่ผิดปกติและความถี่การตรวจจับสามารถกำหนดได้ตามต้องการเพื่อป้องกัน PCBA จากเครื่องมือ

ผิดปกติและเสียหายนอกจากนี้ยังสามารถแจ้งให้ผู้ประกอบการอุปกรณ์ผิดปกติ

3. ฟังก์ชั่นการเปลี่ยนแปลงเครื่องมืออัตโนมัติ

อุปกรณ์เคาน์เตอร์ 1 ~ 8 ช่องเปลี่ยนเครื่องมือสามารถเปลี่ยนเครื่องมืออัตโนมัติเมื่อเครื่องมือผิดปกติซึ่งช่วยปรับปรุงประสิทธิภาพการผลิตและลด

หยุดเวลา.

(3) การจับยึดสองครั้งในเวลาเดียวกัน

โมดูล Carry มีอุปกรณ์จับยึดสองตัวคือ Z1 และ Z2 ซึ่งสามารถนำไปใช้ได้ในขณะที่ถอดบอร์ดลูกเสร็จ

บอร์ดหลักของพื้นที่ส่วนหน้าที่จะดำเนินการยังวางบอร์ดที่จะประมวลผลเมื่อบอร์ดย่อยที่ประมวลผลลดลง

(4) หน่วยความจำแร็ค T / การปรับความกว้างอัตโนมัติ

รุ่นนี้สามารถบันทึกความกว้างของแทร็กโดยอัตโนมัติตามประเภทของเทคโนโลยีเครื่องจักร มันสามารถปรับได้โดยอัตโนมัติเมื่อเปิดรุ่นนี้

ความกว้างของแทร็กด้านหน้าและด้านหลัง

(5) คัดลอกลิงก์

สำหรับบอร์ด PCBA แบบอาเรย์นั้นสามารถใช้บอร์ดย่อยภายใต้สมมติฐานการสร้างโปรแกรมย่อยได้

ลำดับจะถูกคัดลอกออกจากโปรแกรมอาร์เรย์ของเมทริกซ์นั่นคือแผ่นพื้นทั้งหมดจะถูกประมวลผลเพื่อตัดวิถีซึ่งช่วยลดเวลาในการแก้ไขโปรแกรมอย่างมาก

ประสิทธิภาพการเปลี่ยนสายสูง

(6) การแก้ไขและทบทวนทางลัดโปรแกรม

เมื่อแก้ไขโปรแกรมสำหรับการแก้ไขแทร็กการตัดสามารถใช้ปุ่มช็อตคัททั้งหมดเพื่อย้ายและใส่จุดติดตามได้

เมื่อตรวจสอบโปรแกรมคุณสามารถใช้ปุ่มทางลัดเพื่อย้ายและตรวจสอบจุดติดตามเพื่อลดการแก้ไขและความซับซ้อนของโปรแกรม

ตรวจสอบเวลา

(7) การตั้งค่าความลึกของใบมีดอิสระที่ต่ำกว่า

สำหรับการผลิต PCBA มีส่วนประกอบภายใต้ตำแหน่งการตัดและไม่ง่ายที่จะตัด PCB ผ่าน PCB

ความลึกตัดต่ำของเส้นทางการตัดสามารถตั้งค่าแยกต่างหากซึ่งสามารถปรับปรุงความแม่นยำในการตัดและปรับตัวได้ดีขึ้น

กรณีพิเศษของ PCBA

(8) การป้องกันแกน S

1. แกนเปิดล่าช้า

แกนหมุนที่ขับเคลื่อนเครื่องตัดกัดสามารถตัดความหนาที่แตกต่างกันเมื่อถึงความเร็วที่กำหนดเท่านั้น

PCBA ต้องใช้เวลาสำหรับแกนหมุนในการเข้าถึงความเร็วที่แน่นอน ในพารามิเตอร์ผู้ใช้สามารถตั้งแกนหมุนได้ตามต้องการ

ความล่าช้าหลังจากเปิดเพื่อให้แกนสามารถใส่ลงไปในงานตัดหลังจากความเร็วปกติ

2. แกนตั้งเวลาบำรุงรักษา

แกนหมุนเป็นส่วนสำคัญหลักของการตัด PCBA การบำรุงรักษาและบำรุงรักษาที่ถูกต้องของแกนหมุนสามารถยืดแกนหมุนได้อย่างมาก

อายุขัย. ในสภาพแวดล้อมการทำงานต่อเนื่องแกนหมุนสามารถตั้งค่าให้ใช้งานได้อย่างต่อเนื่องและสามารถใช้งานได้หลังจากถึงเวลาการใช้งาน

การบำรุงรักษาแกนหมุนสายการตั้งค่าเวลาบำรุงรักษาแกนหมุนสามารถเตือนผู้ปฏิบัติงานได้เป็นอย่างดี

เครื่องแยก PCB 1.5KW พร้อม CCD Vision-Online PCB บอร์ดแยก SMTfly-F05 คำอธิบาย:

เครื่องจักรมาตรฐานและเครื่องจักรที่ไม่ได้มาตรฐานพื้นที่หลัก

ไม่แตกต่างกันในช่วงการประมวลผลเครื่องตัดช่วงมาตรฐานเดียวตาราง 300 * 360 มม. เพิ่มเครื่องตัดตารางเดียว

ช่วงการตัด 400 * 450 มม. ประการที่สองขนาดลักษณะที่ปรากฏจะแตกต่างกันและพื้นที่การติดตั้งแตกต่างกันเล็กน้อย

วิธีการเก็บฝุ่นสามารถดูดซับฝุ่นและดูดฝุ่นตามความต้องการของลูกค้า ฝุ่นดูดอยู่ที่พอร์ตดูดที่ด้านบนจาก

พื้นผิวของ PCBA ถูกดูดฝุ่นและฝุ่นจะถูกดูดลงเพื่อดูดพอร์ตดูดฝุ่นที่พื้นผิวด้านล่างของบอร์ด PCBA

ฟังก์ชั่นกำจัดฝุ่นเครื่องดูดฝุ่นในตัว

โหมดทางออกสามารถเลือกได้ตามความต้องการของโหมดสายพานโหมดติดตามหรือโหมดทรงกระบอก

ปลายท่อน้ำมีความต้องการที่แตกต่างกัน

รุ่นนี้มาพร้อมกับหน้าจอสัมผัสอุตสาหกรรมขนาด 12 นิ้วเพื่อการใช้งานที่รวดเร็วและง่ายดาย

ฟังก์ชั่นการหาขอบเป็นฟังก์ชั่นการตัดที่มีความแม่นยำสูงซึ่งสามารถระบุตำแหน่งการตัดบางอย่างโดยใช้การจัดตำแหน่งและการตัดภาพถ่าย CCD

ตัดขอบเพื่อให้ได้การตัดที่แม่นยำ

เครื่องแยก PCB 1.5KW พร้อม CCD Vision-Online PCB บอร์ดแยก SMTfly-F05 สเปค:

กำหนดการเดินทาง XYZ 450 * 600 * 60 มม. (S)
กำหนดการเดินทาง XYZ 620 * 700 * 60mm (L)
Router ขั้นต่ำ 0.8 มม. สูงสุด 3.0 มม
ความเร็วตัด 0-100mm / s
รูปร่างของการตัด เส้น, รูปร่าง L, สแควร์, กลม, อาร์ค
เครื่องบิน 60m / นาที
มอเตอร์แกนหมุน นำเข้าจากประเทศเยอรมนี
ช่วงการตัด 330 * 330mm (S)
ช่วงการตัด 500 * 420mm (L)
ขนาดเครื่อง 1732 * 1100 * 2088mm (S)
ขนาดเครื่อง 2032 * 1220 * 2088mm (L)
การควบคุมโฮสต์ คอมพิวเตอร์อุตสาหกรรม
การควบคุมเซอร์โว เซอร์โวฟูจิ
กำจัดไฟฟ้าสถิต เครื่องกำเนิดไอออน SMC
วิธีสูญญากาศ ภายใต้สุญญากาศ
ตำแหน่งที่แม่นยำ 0.1mm
สกรูไกด์ Hiwin / THK
ปรับความกว้างของแทร็ก อัตโนมัติ
เข้าสู่ทิศทางคณะกรรมการ ทิ้งไว้ทางขวา
วิธีการเข้าและออก ดูดสูญญากาศ
ความหนาของคณะกรรมการ 0.6-5mm
อำนาจ A220V 50Hz
การใช้พลังงาน 1.5kw
ปริมาณการใช้อากาศ 10N1 / นาที
HMI 12 นิ้วหน้าจอ capacitive อุตสาหกรรม
สภาพแวดล้อมการดำเนินงาน ชนะ 7
ความแตกต่างที่ได้รับอนุญาต รหัสผ่าน
กรองฝุ่น กรองรอง
น้ำหนัก 900kg
